Otomatik vida sayma ve ambalaj makinesi doğru sayma ve otomatik torbalama nasıl elde eder?

Otomatik vida sayma ve ambalaj makineleri, donanım bağlantı elemanında yaygın olarak kullanılmaktadır.. Temel görevleri, farklı spesifikasyonların vidalarını doğru bir şekilde saymak ve bunları çantalara paketlemektir., Her bir çantadaki miktarın, toplu üretim ve sevkiyat ihtiyaçlarını karşılamak için doğru olmasını sağlamak. Çalışma mantığını teknik ilkelerin yönlerinden tam olarak analiz edeceğiz, Anahtar Kontrol Noktaları, hata yönetimi ve torbalama mekanizması.

1. Doğru sayım ilkesi

Otomatik sayma, cihazın temel işlevidir. Sayım yöntemleri genellikle aşağıdaki kategorilere ayrılır:

1.1 Fiber optik algılama sayımı

Bu en yaygın yöntemdir. Ekipmanın boşaltma kanalına bir kızılötesi fotoelektrik sensör takıldı. Vida kanaldan geçtiğinde, ışığı engelleyecek. Sensör her bir kez algıladığında, Sayaç olacak +1.

1.2 Titreşimli plaka + Çok kanallı tampon tank sayımı

Küçük parçacıklar ve birden fazla spesifikasyonun karışık ambalajı için, Besleme için çoklu titreşimli plakalar kullanılır, Ve her titreşimli plaka, malzemeleri sırayla belirli bir oluktan boşaltır.

• Her kanalın çıkışına bir fotoelektrik sensör takılır;
• Denetleyici, kanalı ayarlanan miktara göre beslemeyi durdurup bırakmayacağını belirler.

Bu yöntem, karışık sayım için uygundur 1-4 spesifikasyonlar, örneğin “10 vidalar + 2 Fındık + 1 çamaşır makinesi”, ve birden çok kombinasyonu destekler.

1.3 Servo Tabanlı Besleme cihazı (üst düzey modeller)

Bazı üst düzey modeller, malzeme deşarjının zamanını ve miktarını doğru bir şekilde kontrol etmek için servo motorlar kullanıyor, Parçacıkların geçişini değerlendirmeye yardımcı olmak için görsel tanıma (AI kameralar veya lazer sensörleri) ile birlikte.

2. Doğru sayma ve hata kontrolü nasıl sağlanır?

2.1 Ekipman Kontrol Mantığı: Miktara ulaşıldığında durun

Gerekli miktar programda önceden ayarlanabilir. Örneğin, Eğer ayarlanmışsa 50, Sistem, fotoelektrik algılama biriktikten hemen sonra beslenme sistemini durduracak 50 sinyaller, ve aynı anda sızdırmazlık ve ambalajlamaya başlayın.

2.2 Gerçek Zamanlı Geribildirim Kontrol Sistemi

Gelişmiş model bir PLC kontrol sistemi ile donatılmıştır, ki:

• Kendi kendine öğrenme işlevi: farklı vidaların hız ve şekil hatasını kaydedebilir;
• Malzeme eksikliği/sıkışmış malzeme alarmı: Kaçırılan sayımı önlemek;
• İkincil Tespit: Bazı makinelerde, eksiklik olmadan doğru saymayı sağlamak için ambalaj bağlantı noktasına girmeden önce çapraz doğrulama için ikincil sensörler vardır..

2.3 Hata Kontrol Aralığı

Fabrika varsayılan hata aralığı ± 1 parça içinde kontrol edilir. Bazı yüksek hassasiyetli ekipmanlar, bir hata oranını destekler <0.5% (Örneğin, Eğer ayarlanmışsa 100 parçalar, Gerçek aralık arasında 99 Ve 101), Şuna bağlı olarak:

• Vida boyutunun düzgün olup olmadığı;
• Kanalın kararlı olup olmadığı;
• Titreşim beslemesinin düzgün olup olmadığı;
• Çevresel statik elektrik/ışığın sensöre müdahale edip etmediği.

3. Otomatik torba nasıl elde edilir?

Tüm otomatik torbalama aşağıdaki bağlantılara ayrılmıştır:

3.1 Malzeme boşaltma ve entegrasyon

• Tüm vidalar kendi kanallarından birleştirilmiş kanala düşer;
• Nihayet, oluşturulan torba ağzının üstüne düşüyorlar.

3.2 Çanta oluşturma veya çanta ön yükleme

• Rulo Film Tipi: PE Film Otomatik Çanta Yapımı (Arka Conta, üç taraflı mühür, vesaire.);
• Önceden yapılmış torbalar: Önceden oluşturulmuş torbaların manuel veya makine otomatik yerleştirilmesi.

3.3 Malzeme boşaltma sızdırmazlığı tetikler

• Sayım tamamlandıktan sonra, Sistem malzeme boşalmasını kontrol eder;
• Boşaltıldıktan sonra, Isı sızdırmazlık mekanizması hemen tetiklenir (yaygın olarak kullanılan ısı sızdırmazlığı veya nabız sızdırmazlığı);
• Tarih kodlayıcı gibi yardımcı işlevler, gaz enjeksiyonu, egzoz, vesaire. yapılandırılabilir.

3.4 Bitmiş ürün çıktısı

• Sızdırmazlıktan sonra, Konveyör bant aracılığıyla bitmiş ürün alanına çıktı;
• Bir balya veya karonere bağlanabilir.

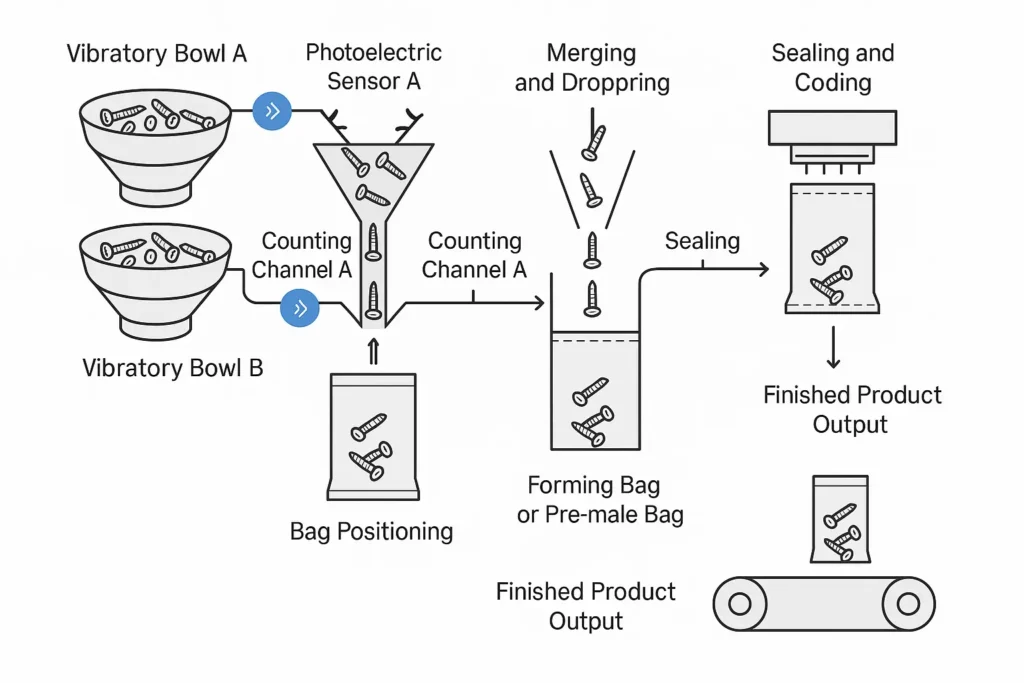

Akış şeması (basitleştirilmiş)

5. Neden Otomatik Sayma ve Ambalaj Makinesi'ni seçmelisiniz?

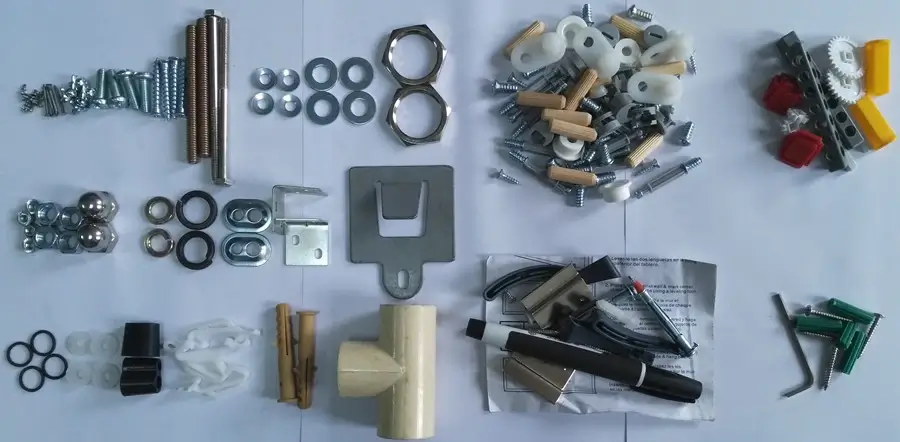

6. Uygulanabilir endüstriler

• Bağlantı elemanı üreticileri
• Mobilya Aksesuarları Ambalaj
• Elektronik Bileşenler Ambalaj
• DIY vidalı paketi üreticileri
• Donanım ambalaj şirketleri
